KTC800A型張力控制器特點
- 采 用 適 應 性 強 的 開 關 電 源 供 電 。
- 輸 入 電 源 A C 1 8 0 ~ 2 6 5 V ， 輸 出 D C 0 ~ 2 4 V / 4 A 。
- 張力控制器采 用 脈 寬 調 制 ， 效 率 高 。
- 具 有 三 種 控 制 方 式 選 擇：恒 電 流 輸 出；恒 電 壓 輸 出；恒 功 率 輸 出。
- 采 用 按 鍵 和 脈 沖 電 位 器 調 節 張 力。
- 自 動 過 流 保 護 。
- 多 種 安 裝 方 式 ， 安 裝 便 利 ， 美 觀 實 用 。

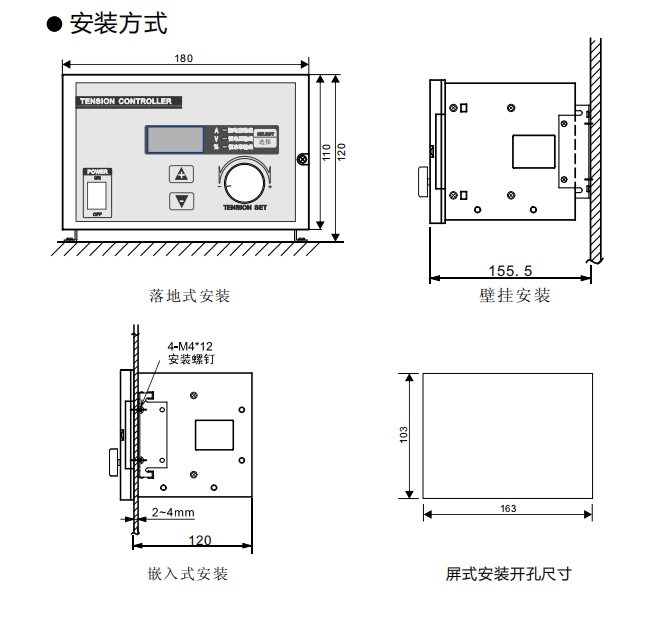

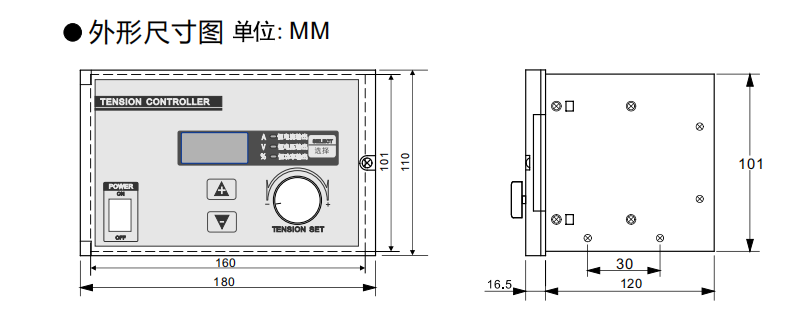

安裝尺寸圖
接 線 方 式 接 線 方 式
- 使 用 面 板 旋 鈕 調 節 輸 出 轉 矩。
- 外 接 電 位 器 調 節 輸 出 電 壓。
- 使 用 外 部 0 ~ 1 0 V 輸 入 ， 對 應輸 出 0 ~ 2 4 V / 4 A。
規格
| 控 制 方 式 | 脈 寬 調 制 |
| 輸 入 電 源 | 單相AC185V~264V，50/60Hz |
| 輸 出 | DC 0~24V，4AMax |
| 適 用 機 種 | 磁 粉 離 合 器 、 磁 粉 制 動 器 、 電 壓 調 整 供 應 器 |
| 外 控 信 號 | 0 ~ 5 V ， 對 應 輸 出 0 ~ 2 4 V |
| 安 裝 方 式 | 落 地 式 安 裝 ， 壁 掛 式 安 裝 ， 嵌 入 式 安 裝 |
| 使用環境 | - 1 0 ~ 6 5 ℃ ， 相 對 濕 度 8 5 R H 以 下 |
| 重量 | 1 K g |
操作說明
1.工作模式選擇
長按“SELECT選擇”鍵3秒，可循環切換恒流 (恒電流輸出)，恒壓 (恒電壓輸出)，恒功率輸出，外接電位器(外部電壓控制)等四種工作模式，面板上對應指示燈長亮或閃亮(其中選擇外部接電位器控制時，恒流模式指示燈閃亮，選擇其它模式時，對應指示燈長亮)。
2.恒流模式(恒電流輸出)
先切換到恒流模式，面板上“恒電流輸出”指示燈長亮，此時旋轉調節旋鈕，即可調節電流設定值，設定范圍為0.00-4.00A，步進0.01A。需要注意的是，如果離合器/制動器的功率較小，真正流過離合器/制動器的電流將會小于設定值，此時控制器會閃爍顯示設定值，以表示未達到設定電流，閃爍3次后，會自動調整為實際能達到的zui大電流值。
舉例而言，例如控制器接上一個12Nm的磁粉離合器，其銘牌上標注額定工作條件為24V/1.2A，此時如果把電流設置為1.3A，則實際上流過離合器線圈的電流并不夠1.3A，控制器會閃爍顯示設定值3次，之后自動把設置值調整為1.2A。
3.恒壓模式(恒電壓輸出)
切換到恒壓模式，面板上“恒電壓輸出”指示燈亮，此時旋轉調節旋鈕，即可調節輸出電設定范圍為0.0-24.0V，步進0.1V。
4.恒功率模式
使用恒功率模式前，需要標定離合器/制動器。方法是先斷開電源，接上離合器/制動器再按住“SELECT選擇”鍵的同時接通電源，則控制器會自動檢測離合器/制動器的zui大功率。標定過程中，“恒功率輸出”指示燈會閃爍，數碼屏上會顯示檢測到的電流值。標定完成后，即可以使用恒功率模式。標定一次后，以后無需重復標定 (如果更換不同型號的離合器/制動器則需重新標定)。在恒功率模式下，轉動調節旋鈕，即可調節輸出功率，范圍0%-100%，步進1%。
5.外接電位器控制(外部電壓控制)
先切換到外接電位器控制模式，此時面板上“A 恒電流輸出”指示燈閃亮，控制器數碼屏實時顯示測量到的電流值。此模式下，面板上的上下按鍵與調節旋鈕均不起作用，輸出電壓將由外接的電位器 (或外部0-10V) 來控制，對應輸出0-24V。
